UPS電源電池連接簡明示意圖

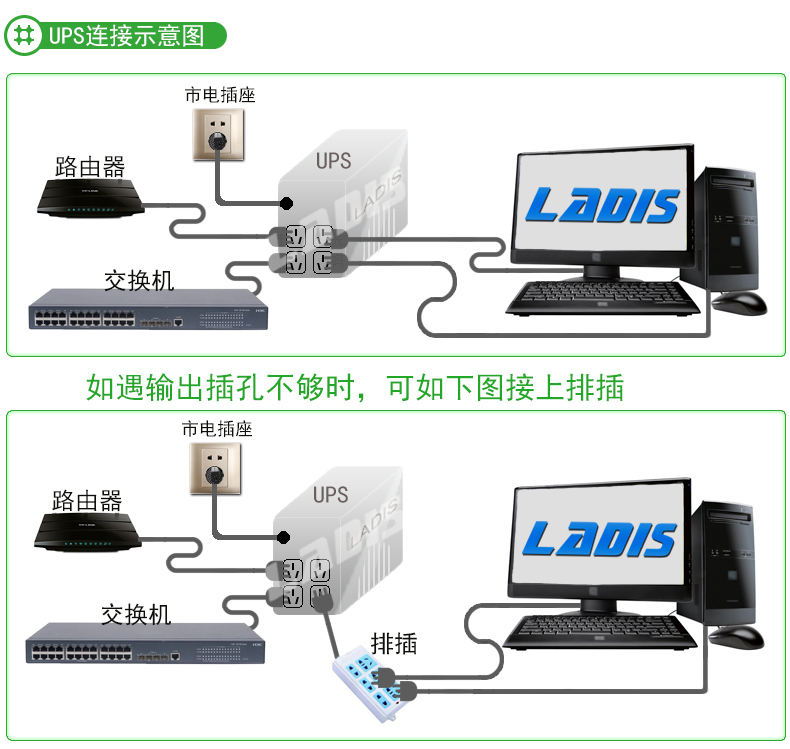

點擊查看詳圖:UPS示意圖（適用于3KVA及以下帶輸出插座的主機） 負載要求: UPS的實際負載＞ 負載設備總負載；其供電時間由內置電池（外接電池）決定； 提 示: UPS電源主要適用網絡設備，比如：電腦主機 液晶顯示屏、服務器、監控設備、硬盤刻錄器、針式打印機、貓、路由器等等網絡設備（注：激光一體機（打印機）\電機\電風扇等產品除外，如有此類產品需使用UPS電源，請咨詢?cè)诰€客服）
外 接 電 池 主 機 接 線 示 意 圖
查看主機型號方式：UPS機身側面或后面[標簽紙上]有標注 命 名 方 式：主機型號+電池串聯（組之間并聯） 以下鏈接為接線詳圖（點擊可見大圖）：

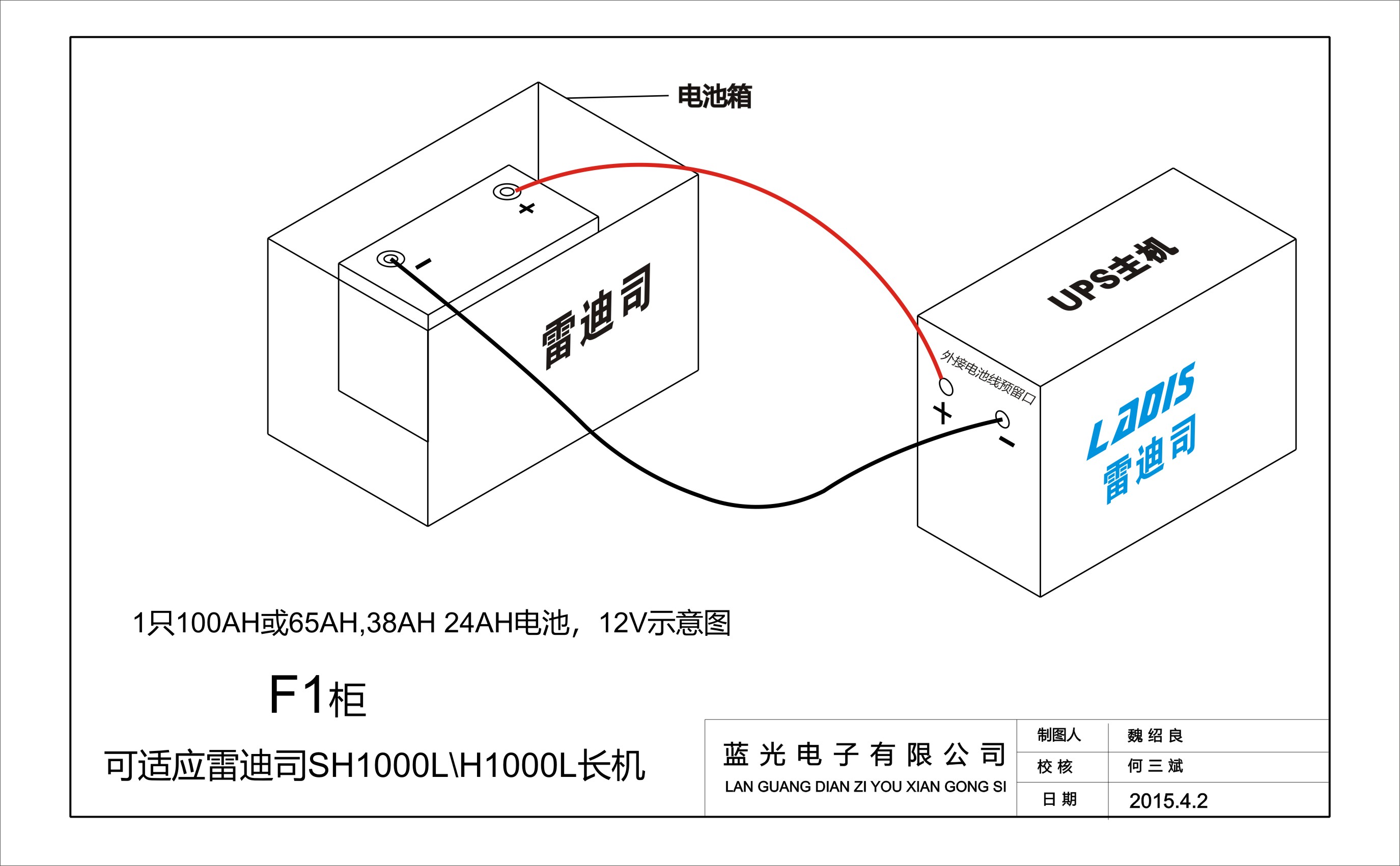

H1000L主機1只電池接線圖
H1000L主機1只電池接線帶插座圖

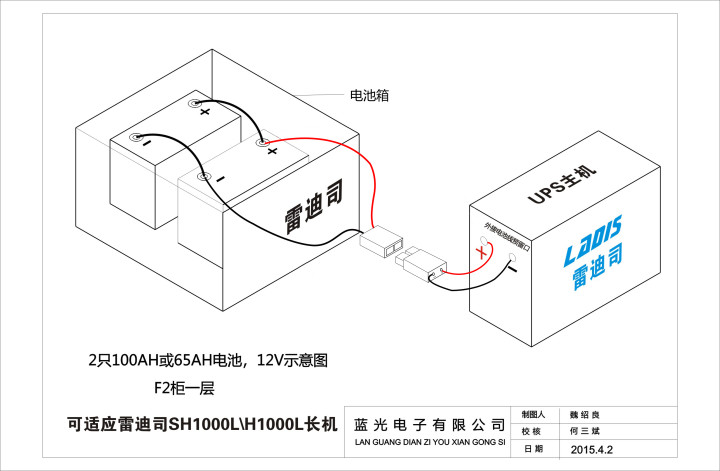

H1000L主機2只電池接線圖
H1000L主機2只電池接線帶插座圖
H1000L主機3只電池接線圖
H1000L主機3只電池接線帶插座圖
H1000L主機4只電池接線圖;
H1000L主機4只電池接線帶插座圖
H2000L主機2只電池接線圖(小電池)

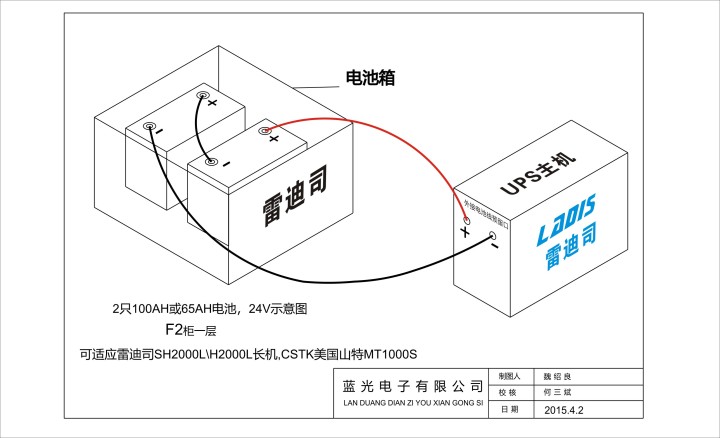

H2000L主機2只電池接線圖
H2000L主機4只電池接線圖
H2000L主機4只電池接線帶插座圖
H2000L主機6只電池接線圖
H2000L主機6只電池接線帶插座圖
H2000L主機8只電池接線圖
H2000L主機12只電池接線圖
H2000L主機12只電池接線帶插座圖
G1KL主機3只電池接線圖
G1KL主機3只電池接線圖(小電池)

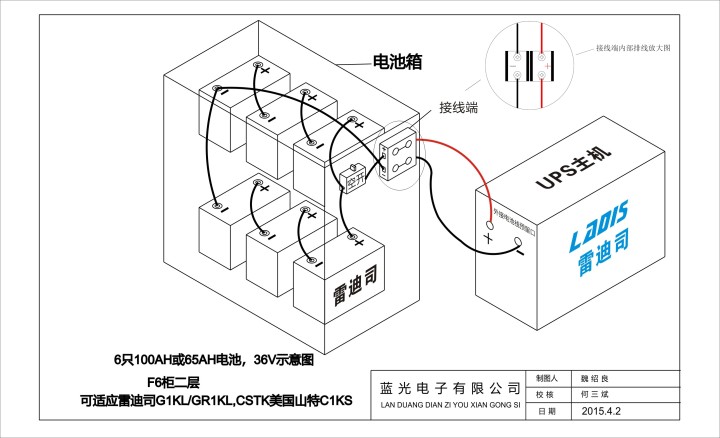

G1KL主機6只電池接線圖
G2KL主機6只電池接線圖
G2KL主機6只電池接線圖(小電池)
G2KL主機12只電池接線圖
G3KL主機8只電池接線圖(小電池)
G3KL主機8只電池接線圖

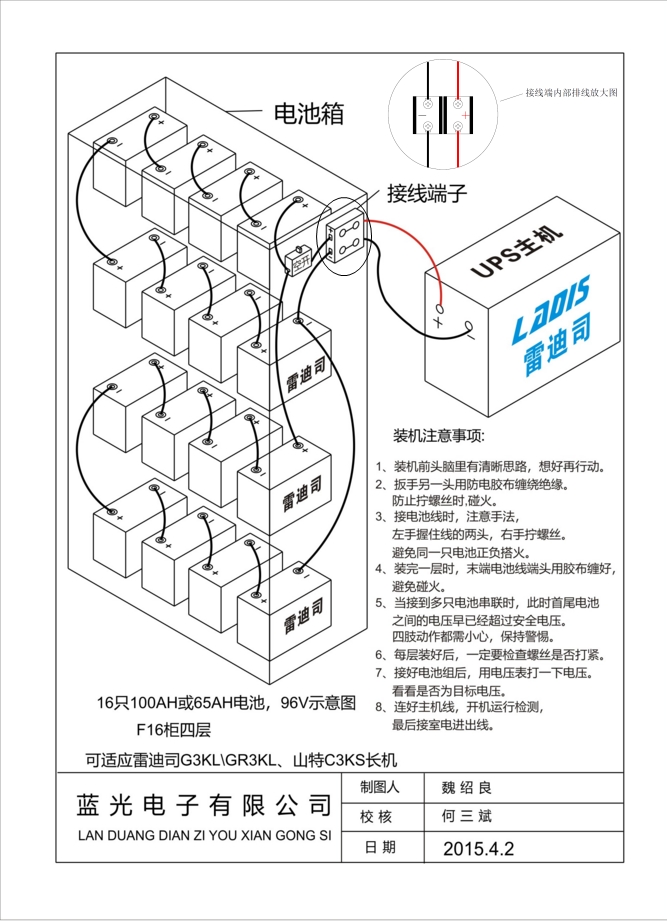

G3KL主機16只電池接線圖
G6KL/G10KL主機16只電池接線圖
【外接電池步驟提示】 1、先接電池部分，每只電池是12Vdc-，按照主機電池電壓 ? V 串聯 ?/12只電池(A電池正極-接-B電池負極如此串聯起來)，多組之間并聯對接； 2、留出正負極，與主機的正負極對接； 3、先用電池開機運行、再接入市電220Vac~供電。
